DSF30NG , DSF34NG ， 玻璃窯爐用光纖紅外測溫儀
規格：DSF30NG , DSF34NG
單位：套
瀏覽次數：6914
性能標簽：
DSF30NG , DSF34NG ， 玻璃行業用光纖紅外測溫儀 , 溫度范圍600°C~1800°C , 波長0.8μm~1.1μm
產品詳細描述
玻璃窯爐、玻璃熔爐專用型光纖紅外測溫儀
DSF30NG為二線制，DSF34NG為四線制
超低價格，玻璃行業常用型號
數字式紅外測溫儀PYROSPOT DSF30NG與DSF34NG系列是專為玻璃行業應用而設計的。
測溫范圍從600~1800°C。適合玻璃熔窯、冷卻部、前臉墻和投料機口的溫度測量。
堅固耐用的鑄造外殼，以及單光纖電纜(長度可達30米)允許該系列紅外測溫儀在非常惡劣的環境下，環境溫度可高達250°C。
有幾種帶不同長度Inconel管的空氣吹掃器可選，用于特殊的光纖探頭，并可以安裝在一起。鏡頭可以很容易清潔或更換。
線性溫度輸出信號為標準的4-20mA，可以很容易集成到現有的測量和控制系統。
該系列紅外測溫儀有一體化的、電隔離的USB接口(DSF 30NG) 或RS-485接口(DSF 34NG)。通過直接與計算機連接，可以
通過PYROSOFT Spot軟件設置如下參數：發射率、子測溫范圍、響應時間、存儲方式。
典型應用
• 玻璃溫度測量
– 料道內內玻璃液溫度
– 投料機口玻璃液溫度
– 玻璃熔窯內玻璃液溫度
• 耐火磚溫度測量
– 熔窯側墻耐火磚
– 蓄熱室耐火磚
– 窯頂
技術指標
型號
DSF30NG / DSF34NG
測溫范圍
600°C~1800°C / 600°C~1800°C
子測溫范圍
在測溫范圍內可調, 最小跨度51°C
光譜范圍
0.8μm~1.1μm
光學系數
FOH-G , 光圈D = 11mm
距離系數
> 100: 1
測量誤差
0.3 %測量值 (TU = 23 °C, ε = 1, t95 = 1s)
重復精度
0.1 %測量值 (TU = 23 °C, ε = 1, t95 = 1s)
NETD
0.1 °C (TU = 23 °C, ε = 1, t95 = 1 s)
響應時間 (t95)
< 10 ms, 可調直到10 s
發射率
0.05~1.00, 可調
存儲方式
最大值存儲, 通過接口可調
輸出
4-20mA, 線性溫度, 最大負荷: 700 Ω@24 V
通信接口
電隔離USB接口RS485, 半雙工, 電隔離
瞄準方式
無
軟件
Windows.下軟件 PYROSOFT Spot
可調參數
通過接口和軟件可調整：發射率、響應時間、溫度單位°C或°F、存儲值、子測溫范圍、
測試信號12mA)
供電電源
24 V DC ± 25 % 24 V DC ± 25 %
電耗
最大0.6 W 最大1.5 W
運行溫度
0°C~70 °C (紅外測溫儀電子盒 ),可達250 °C (光纖電纜和光學探頭)
存貯溫度
–20°C~70 °C
重量
約600g (無光纖電纜和光纖探頭 )
尺寸
約110mm x 70mm x 30mm
外殼
鑄造外殼
防護等級
IP 65 (DIN 40 050)
CE認證
符合EU規則(EN 50 011)
供貨范圍
PYROSPOT DSF 30NG 或 DSF 34NG,操作手冊, 檢測單, Windows下軟件
PYROSOFT Spot (無連接電纜, 光纖電纜和光纖探頭, 請單獨訂貨)
附件（機械附件、電氣附件、光學附件）
| 連接電纜3針 | 長度5 m, 10 m, 15 m, 20 m, 25 m或 30 m (DSF 30NG用) |
| 連接電纜12針 | 長度5 m, 10 m, 15 m, 20 m, 25 m或 30 m (DSF 34NG用) |
| USB-連接電纜 | 長度1.8 m (DSF 30NG用) |
| 光纖電纜 | 長度5 m, 6 m, 7.5 m, 10 m, 15 m, 20 m或 30 m,特殊不銹鋼襯 |
| 供電電源 | 24 V DC / 1 A |
| FOH-G用空氣吹掃器 | 無瞄準管，包含安裝支架 |
| FOH-G用空氣吹掃器 | 帶Inconel合金瞄準管 , 140mm長, 包含安裝支架 |
| FOH-G用空氣吹掃器 | 帶Inconel合金瞄準管 , 600mm,包含安裝支架 |
| FOH-G用空氣吹掃器 | 帶陶瓷瞄準管 , 300mm,開口, 包含安裝支架 |
| FOH-G用空氣吹掃器 | 帶陶瓷瞄準管 , 600mm,開口, 包含安裝支架 |
| 其它附件按要求定制。 |
光學鏡頭和系數
| 測量距離a (mm) | 0 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 光斑尺寸M (mm) | |||||||
| DSF 30NG (600~1800 °C) | 11 | 10.7 | 10.5 | 10 | 20 | 31 | 42 |
| DSF 34NG (600~1800 °C) | 11 | 10.7 | 10.5 | 10 | 20 | 31 | 42 |

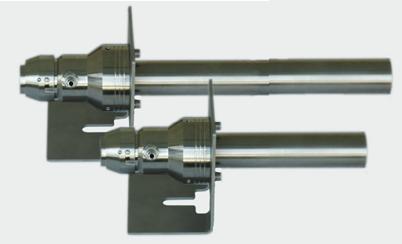

帶Inclonel瞄準管的30系列空氣吹掃器和安裝支架 帶空氣吹掃器的30_34系列安裝支架
產品圖片

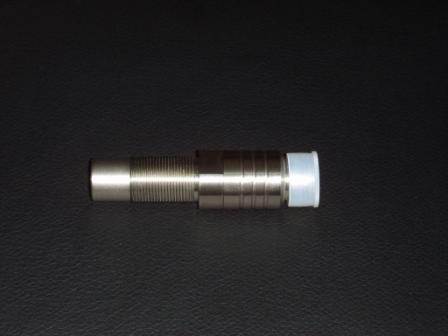

DSF30NG、DSF34NG光纖探頭

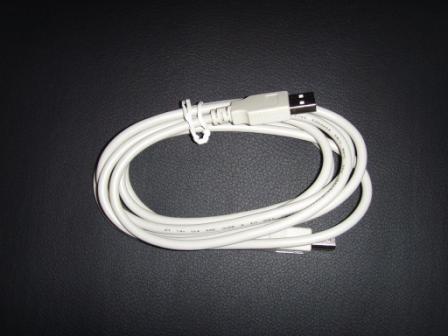

DSF30NG、DSF34NG數據線

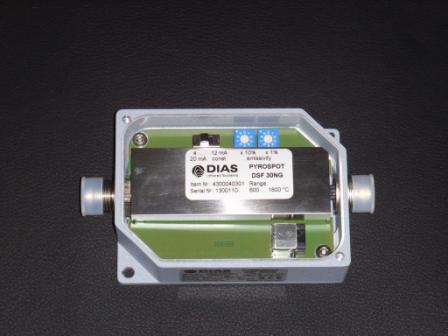

DSF30NG、DSF34NG電子盒

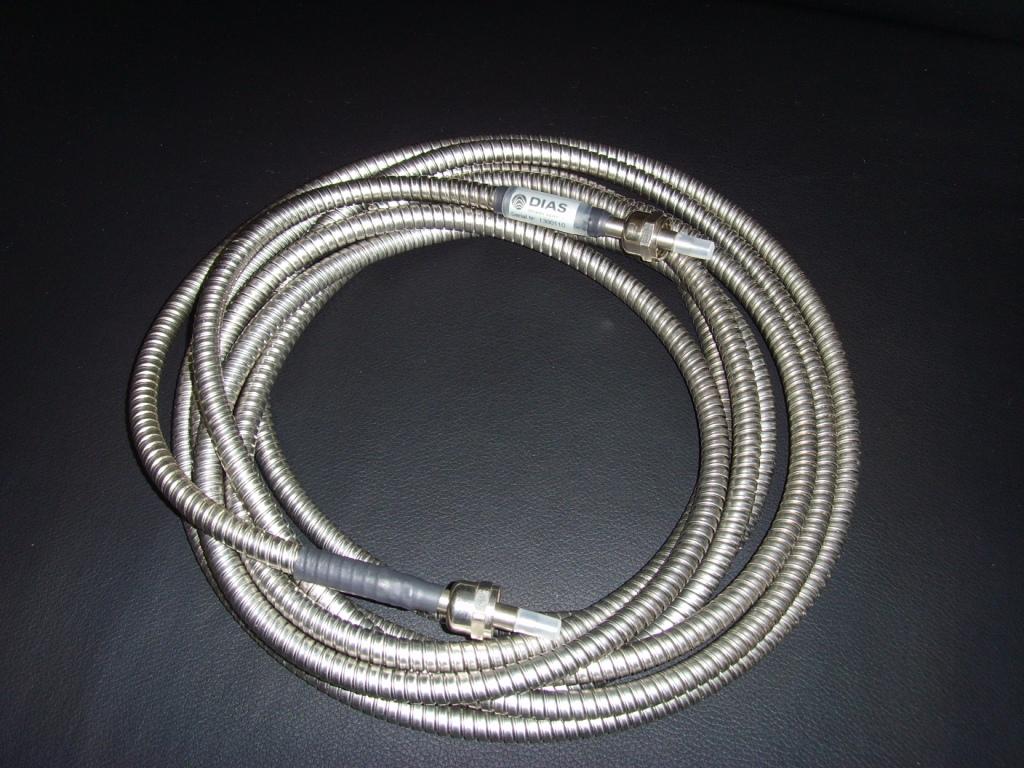

DSF30NG、DSF34NG光纖電纜

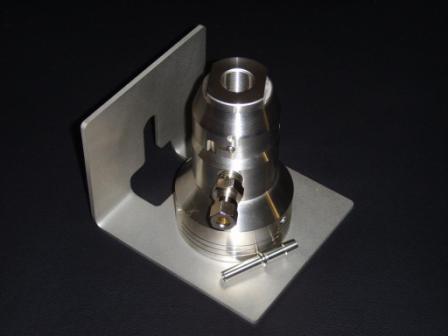

DSF30NG、DSF34NG安裝支架和空氣吹掃器
